Antivibračné montážne dosky

Antivibračné montážne dosky sú modulárnym komponentom, ktorý integruje funkcie „pevnej podpory“ a „flexibilného tlmenia nárazov“. Jeho hlavnou úlohou je poskytnúť stabilný inštalačný základ pre zariadenie a zároveň potlačiť prenos vibrácií, znížiť hluk, chrániť presnosť zariadenia a predĺžiť jeho životnosť prostredníctvom zabudovanej-alebo prispôsobenej konštrukcie tlmenia nárazov. Jeho podstatou je spojenie „inštalačnej platformy“ s „prvkom pohlcujúcim otrasy-, čím sa riešia obmedzenia tradičných pevných inštalačných platní (iba upevnených bez tlmenia otrasov) alebo jednotlivých prvkov tlmiacich otrasy-(vyžadujúcich dodatočné inštalačné konštrukcie) a je široko používaný v situáciách citlivých na vibrácie, ako sú presné prístroje, priemyselné zariadenia a elektronické zariadenia.

Konštrukčný návrh antivibračnej inštalačnej dosky sa zameriava na „stabilitu podpory“ a „účinnosť absorpcie otrasov“ a zvyčajne zahŕňa štyri hlavné časti:

Pevný substrát:Ako základ pre inštaláciu a{0}}nosnosť sú jeho materiály väčšinou kovy (ako napríklad za studena-valcované oceľové plechy, hliníkové zliatiny a nehrdzavejúca oceľ v niektorých prípadoch s vysokou-presnosťou) alebo-vysokopevné technické plasty (ako nylon, ABS). Povrch substrátu si zvyčajne vyhradzuje otvory pre skrutky, polohovacie štrbiny alebo inštalačné otvory na uľahčenie priameho upevnenia zariadenia. Kovový substrát môže podstúpiť antikoróznu úpravu (ako je galvanizácia alebo práškové lakovanie), aby sa zlepšila jeho prispôsobivosť voči životnému prostrediu.

Prvok na tlmenie nárazov (jadro):Kľúčový komponent na dosiahnutie funkcie tlmenia nárazov, ktorú možno rozdeliť na „vstavané-“ a „externé“ typy.

Vstavaný-typ:Materiály pohlcujúce nárazy- (ako je guma, polyuretánové elastoméry) alebo{1}}štruktúry pohlcujúce nárazy (ako sú mikropružiny, tlmiace platničky) sú priamo zabudované vo vnútri alebo na spodnej časti substrátu a vyznačujú sa integrovaným dizajnom so substrátom a kompaktnou štruktúrou.

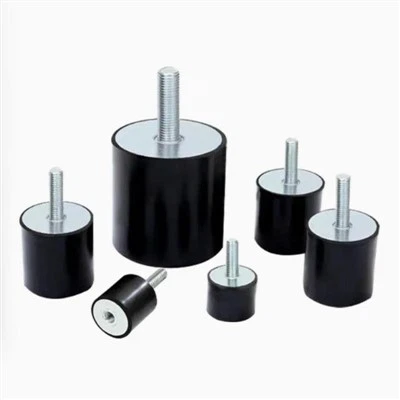

Vonkajší typ:Základná doska je vybavená nezávislým príslušenstvom na tlmenie nárazov- (ako sú gumené nožičky, skrutkové tlmiče{1}}). Používatelia môžu podľa potreby vymeniť-prvky tlmiace nárazy, čím ponúkajú väčšiu flexibilitu.

Polohovacie a upevňovacie konštrukcie:ako sú spony na okraji základnej dosky, protišmykové podložky v spodnej časti a nastavovacie skrutky na bočnej strane atď., sa používajú na zabezpečenie stabilného spojenia medzi samotnou inštalačnou doskou a základom (ako je rám, zem, pracovný stôl) a zabraňujú posunutiu alebo skĺznutiu inštalačnej dosky.

Vrstva pomocných funkcií (voliteľné):Niektoré-modely vyššej triedy pridávajú ochranné vrstvy (ako sú vodotesné a{1}}korózne nátery), zvukové izolačné vrstvy (ako je bavlna pohlcujúca zvuk) alebo tlmiace vrstvy (napríklad mäkké gumené povrchy), aby sa prispôsobili špeciálnym prostrediam (ako sú vlhké, prašné a-hlučné scenáre).
